產品詳情

當前位置:首頁CV3000氣動調節閥系列

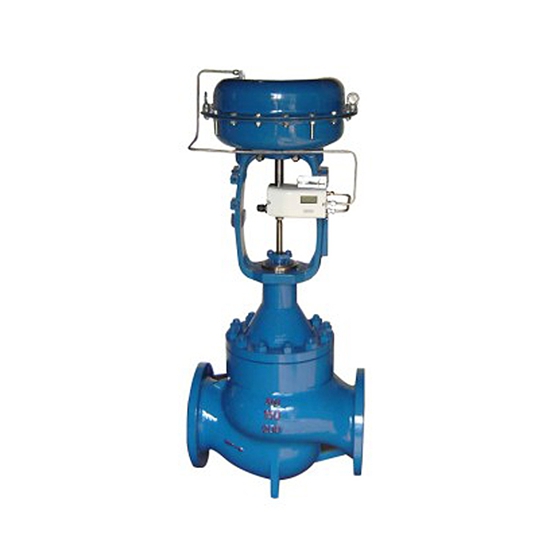

HCB氣動籠式調節閥

關注次數:
型號:HCB
技術參數:

<p>HCB氣動籠式調節閥閥體型式直通雙座鑄造球形閥<br/><span style="color: rgb(68, 68, 68); font-family: ">公稱通徑 <span style="font-family:瀹嬩綋">40</span><span style="font-family:宋體">~</span><span style="font-family:瀹嬩綋">200mm</span></span><span style="color: rgb(68, 68, 68); font-family: "><br/></span><spa...

HCB 籠式雙座氣動調節閥是一種壓力平衡式的調節閥,閥體流體通道呈 S 流線型,還設有一個改善套 筒周圍流體平穩流動的導流翼,優點是壓降損失小,流量大、可調范圍廣,流量特性曲線精度高,動態穩定性好,噪音低,空化腐蝕小。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。適宜控制高溫,低溫的高壓差流體。

氣動調節閥主要技術參數和性能
閥 體型 式 直通雙座鑄造球形閥
公稱通徑 40200mm
公稱壓力 ANSI 125、150、300、600
JIS 1016203040K PN 1.6、4.0、6.4MPa
連接型式 法蘭式:FF、RFRJLG
標準按 ANSI B16.5,JIS B2201JB/T79.1 PN1.6MPa JB/T79.2
凹凸面 焊接式:嵌接焊 SW4050mm
對接焊 BW65200mm
材 料 HT200 ZG25
ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上閥蓋常溫型(P):-17+230
伸長Ⅰ型(E1):-45-17+230+566
伸長型Ⅱ(E2):整體式(E2I):-100-45
焊接式 (E2W):-196-100
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料
閥內組件
閥芯型式 壓力平衡式閥芯
流量特性 高精度流量特性,參考圖 1
高容量套筒流量特性,參考圖 2
工作范圍 軟閥座的工作溫度和壓差參考圖 3;
司太萊堆焊的工作溫度和壓差參考圖 4
備注:整體式和分離式套筒應根據公稱通徑,材料、工作溫度而定。
材 料 17-4PH0Cr17Ni12Mo2 司太萊堆焊
執行機構
型 式 HA 多彈簧式薄膜執行機構
膜片材料 乙丙橡膠夾尼龍

彈簧范圍 0.020.10,0.080.24MPa
供氣壓力 0.14,0.160.28,0.40MPa
氣源接頭 Rc 1/4
環境溫度 -30+70
備注:該閥也可配用 VA5 VA6 執行機構。
閥作用型式 氣——開式或氣——關式
附 件 定位器、手輪機構、氣動閥位傳送器
性 能

泄 漏 量 金屬閥座:符合標準 ANSI B 16.104 Ⅱ級,小于額定 Cv 0.5%
聚四氟乙烯閥座:符合標準 ANSI B 16.104 Ⅵ級,小于額定 Cv 10-7
回 差 3%(不帶定位器)
1%(帶定位器)
線 性 ±5%(不帶定位器)
±1%(帶定位器)
備注:采用標準的 V 型聚四氟乙烯填料
可調范圍 501
